Вугленаповнені поліаміди: логіка вибору PA CF
Вугленаповнені поліаміди:
інженерна логіка вибору PA CF
Інженерна стаття для технологів, конструкторів, R&D-фахівців і технічних закупівельників, які оцінюють PA CF не за назвою, а за поведінкою в реальній деталі.
Вугленаповнений поліамід не варто сприймати як дорожчу й автоматично сильнішу версію PA GF. У реальній деталі PA CF працює як система, де результат визначають матриця, тип і довжина вуглецевого волокна, якість межфази, орієнтація під час лиття, геометрія виробу, контакт із металами та економіка серійного виробництва.
Позначення CF30 не є повним технічним описом. Дві марки PA66 CF30 можуть мати різну текучість, різну залишкову довжину волокна після компаундування, інше поверхневе оброблення волокна, іншу стабілізацію та різну поведінку в зоні лінії спаю.
Чому однакове CF30 може працювати по-різному
CF30 означає лише орієнтовний вміст вуглецевого волокна. Воно не описує повну структуру матеріалу і не прогнозує поведінку деталі в конкретній формі. На практику впливають молекулярна маса поліамідної матриці, в’язкість розплаву, тип волокна, залишкова довжина після екструзії, поверхневе оброблення волокна, рівень міжфазної адгезії, диспергування, стабілізація та технологічне вікно лиття.
Межфаза часто визначає, чи буде вуглецеве волокно працювати як армувальний елемент. Якщо навантаження погано передається від матриці до волокна, високий вміст CF не гарантує очікуваного приросту властивостей. Наукові дослідження PA6/CF показують, що тип волокна, його оброблення, довжина та орієнтація помітно впливають на механічний результат.
Для Material Wizard це принципове питання. Ми не підбираємо PA CF тільки за назвою марки або відсотком наповнення. Спочатку аналізується функція деталі, тип навантаження, геометрія, вологість, контакт із металами, вимоги до електричних властивостей, допустима маса, серійність і економічні межі проєкту.
Що дає наука: вуглецеве волокно підсилює матеріал нерівномірно
У дослідженні Dong et al. для PA6 із приблизно 30 мас.% CF T300 отримано значне зростання міцності на розтяг, міцності на згин і модуля на згин відносно чистого PA6. Одночасно ударна в’язкість з надрізом залишилася нижчою за чистий PA6. Практичний висновок жорсткий: вуглецеве волокно різко підсилює конструкційний профіль матеріалу, але не переносить цей приріст однаково на всі типи навантаження.
Робота Karsli та Aytac показує схожу закономірність для коротковолоконних PA6/CF-систем: зі збільшенням вмісту CF ростуть міцність, модуль і твердість, але зменшується деформація при розриві. Для реальної деталі це означає жорсткішу, менш пластичну поведінку. Такий профіль може бути сильним для кронштейна або напрямної, але ризиковим для защіпки, тонкого ребра або корпусу, який отримує ударні навантаження.
Дослідження Lee et al. по PA6-20CF додатково показує залежність поведінки від орієнтації волокон і швидкості деформації. Стандартний зразок не відтворює всю складність локальної структури біля литника, у тонких стінках, на переходах товщини або в зоні лінії спаю.
Графік 1. Порівняння PA6 CF30 з чистим PA6 та типовим PA6 GF30. Значення PA6 GF30 наведені як орієнтовний інженерний TDS-діапазон, а не як властивості конкретної марки.
Матриця, волокно і межфаза: що реально формує властивості PA CF
Матриця визначає температурний клас, вологопоглинання, хімічну стійкість, текучість і довготривалу стабільність. PA6 CF, PA66 CF, PA12 CF і PPA CF не варто порівнювати тільки за відсотком волокна. PA6 CF може бути практичним для жорстких технічних деталей із помірною температурою. PA66 CF частіше обирають для вищого температурного рівня. PA12 CF корисний там, де волога й геометрія важливіші за максимальну термостійкість. PPA CF має сенс у задачах, де стандартні PA вже близькі до межі за температурою або стабільністю.
Волокно формує рівень армування, але його корисність залежить від залишкової довжини й орієнтації після переробки. Частина волокна скорочується під час компаундування та лиття. Надмірний зсув у процесі може зруйнувати частину переваг матеріалу. Технологічний режим входить у матеріальну логіку PA CF.
Матриця
Визначає температуру, вологу, хімічну стійкість, текучість і довготривалу стабільність.
Волокно
Визначає рівень армування, питому жорсткість, теплове розширення та електричну поведінку.
Межфаза
Відповідає за передачу навантаження від поліаміду до волокна. Слабка адгезія знижує реальну користь CF.
Геометрія і процес
Орієнтація волокон, лінії спаю, зсув, сушка й литникова система можуть змінити результат сильніше, ніж різниця між двома TDS.
Нестандартні приклади, які добре пояснюють логіку PA CF
Карбонові композиції найкраще зрозумілі через задачі, де грам ваги, стабільність геометрії або контроль деформації мають відчутну цінність. Наведені приклади не замінюють інженерний розрахунок, але показують, чому carbon fiber застосовують у нішах, де звичайний пластик або метал створюють зайвий компроміс.
Гідродинаміка для триатлоністів: карбон у малій, але критичній деталі
Один із показових прикладів - окуляри Carbon Race для професійного плавання та триатлону. Рамки навколо лінз виготовлялися з компаунду PA66, армованого вуглецевим волокном Beetle, розробленого Teknor Apex UK для цієї задачі. Публічні технічні матеріали Teknor Apex вказують, що така конструкція дала змогу зменшити масу на 12-15% порівняно з традиційною конструкцією, знизити гідродинамічний опір і підвищити комфорт спортсмена.
У малій деталі PA CF виправданий тоді, коли жорсткість дозволяє зменшити товщину, зберегти точність з’єднань і прибрати зайву масу там, де користувач відчуває навіть невелике покращення. Для промислових деталей логіка та сама: PA CF має сенс, коли зменшення маси, стабільність геометрії або функціональна інтеграція дають реальну користь виробу.
Карбоновий тембр: коли жорсткість працює не тільки на міцність

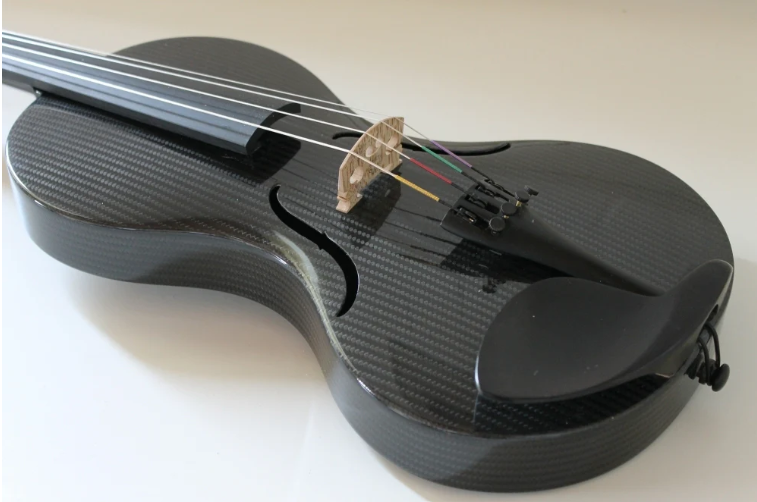

Ілюстративний візуал. Карбонові композиції в музичних інструментах показують іншу сторону матеріальної логіки: низька маса, жорсткість, стабільність у різних кліматичних умовах і контроль відгуку конструкції.
У струнних інструментах карбонові композити застосовують не через “моду на карбон”, а через стабільність конструкції. Скрипки з карбонових композитів, альти й віолончелі менш чутливі до температури та вологості, краще переносять транспортування й зберігають передбачувану геометрію. Для акустики це має прямий наслідок: жорсткість, маса та демпфування конструкції впливають на відгук інструмента.
Для статті про PA CF цей приклад потрібно читати як інженерну аналогію. Не кожен карбоновий інструмент є саме PA CF-деталлю. Але сам принцип корисний: вуглецеве волокно цікаве там, де конструкція повинна залишатися легкою, жорсткою і стабільною за умов, які для дерева, металу або ненаповненого полімеру створюють ризик зміни поведінки.
PA6 CF у 3D-друці, дронах і робототехніці

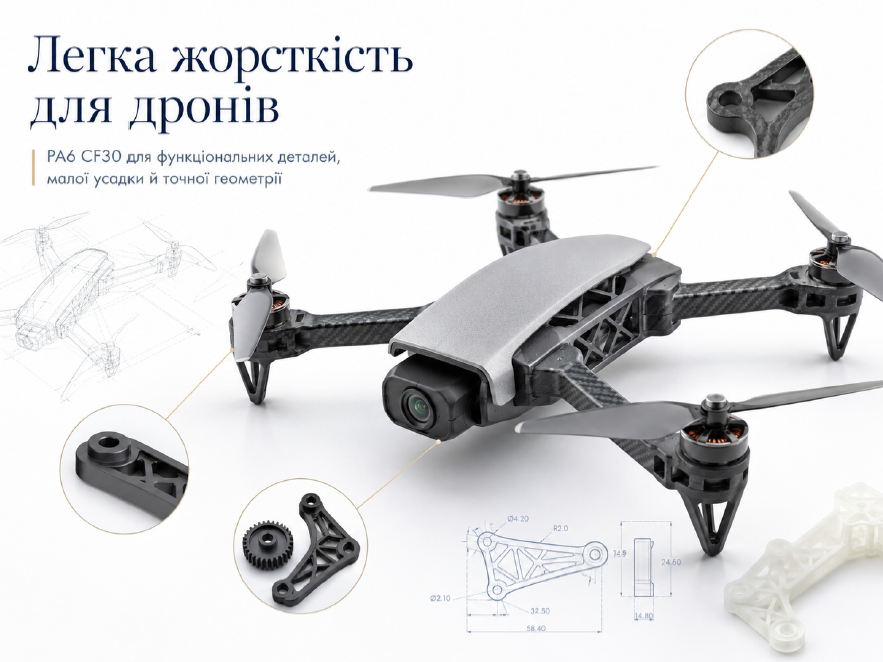

Ілюстративний візуал. Для дронів, робототехніки й функціональних прототипів PA6 CF30 цінний там, де потрібні жорсткість, мала маса, стабільні посадочні зони та контроль усадки.
У сфері функціонального прототипування PA6 з коротким вуглецевим волокном цікавий тим, що він наближає 3D-друк до реальних навантажених деталей. В одному з досліджень для CF/PA6-філаменту використовували короткі волокна довжиною менше 300 мкм; оптимальні умови виготовлення філаменту включали температуру розплаву 270 °C, швидкість шнека 50 об/хв і швидкість витягування 5 см/с.
Для кастомних дронів, робототехніки й оснащення це відкриває нішу швидкої перевірки жорстких функціональних деталей із малою усадкою та відносно стабільною геометрією. Надрукований PA CF не можна автоматично прирівнювати до литого компаунду: орієнтація волокон, міжшарова адгезія, пористість і параметри друку формують власну карту ризиків.
Де PA CF технічно виправданий
Техніко-економічна межа: PA CF, PA GF і PPA GF50
Головне обмеження PA CF часто лежить не тільки в технології, а й в економіці. Вугленаповнені поліаміди мають вищу ціну, складнішу доступність і сильніше конкурують зі склонаповненими PA та PPA. У багатьох деталях PA GF або PPA GF можуть дати достатню жорсткість, стабільність і ресурс за нижчої вартості.
PPA GF50 в окремих конструкційних задачах може бути раціональною альтернативою PA CF. Він зазвичай програє за масою та питомою жорсткістю, але здатен дати високу стабільність, термостійкість і надійність за меншої вартості. Якщо грами не мають вирішального значення, така альтернатива може бути сильнішою для виробу.
| Задача | Сильніший стартовий кандидат | Коментар |
|---|---|---|
| Максимально знизити масу | PA CF | Особливо для рухомих або інерційно чутливих вузлів. |
| Висока жорсткість за нижчої ціни | PA GF / PPA GF | Перевірити до переходу на CF. |
| Термостійкість і стабільність без критичної маси | PPA GF50 | Може бути економічно сильнішим. |
| ESD-поведінка | PA CF | Лише якщо провідність не конфліктує з конструкцією. |
| Електроізоляція | PA GF або спеціальні електротехнічні марки | CF може створити небажану провідність. |
Анізотропія, лінії спаю і ударна поведінка
У литому PA CF волокна орієнтуються за потоком розплаву. Через це властивості вздовж потоку й поперек потоку можуть відрізнятися. У тонких, довгих або плоских деталях це переходить у різну усадку, внутрішні напруження й короблення. Для конструктора важливо не тільки вибрати матеріал, а й зрозуміти, як він заповнить форму.
Лінії спаю потребують окремої уваги. Наукові роботи по PA-CF-композитах показують, що в зоні лінії спаю волокна можуть розташовуватися так, що їхній армувальний ефект знижується. Для корпусів з отворами, защіпок, бобишок, кронштейнів і тонких ребер це може бути критичнішим за різницю в модулі на стандартному зразку.
Ударна поведінка також не зводиться до високої жорсткості. Вуглецеве волокно може підняти модуль і стабільність, але в окремих системах зменшити запас деформації або підвищити чутливість до концентраторів напружень. Для деталей із падінням, защіпками, тонкими ребрами або різкими переходами товщини порівняння TDS не є достатньою перевіркою.
Схема 1. Орієнтація волокон у потоці розплаву може створювати різну усадку, локальні напруження і ризик короблення.
Контакт із металами і ризик гальванічної корозії
Окремий ризик PA CF пов’язаний із контактом вуглецевого волокна з металами. Вуглецеве волокно є електропровідним компонентом. Якщо деталь із PA CF контактує з металевим кріпленням, корпусом або вставкою у вологому чи електрохімічно активному середовищі, потрібно оцінювати можливість гальванічної корозії металу.
Цей фактор особливо важливий для матеріалів із високим вмістом CF, наприклад CF30, CF50 або довговолоконних композицій. У таких випадках питання виходить за межі жорсткості. Потрібно розглядати всю систему: полімер, метал, волога, електричний контакт, покриття, геометрія контакту та умови експлуатації.
Для Material Wizard це один із прикладів, чому PA CF не можна оцінювати ізольовано. Матеріал може мати сильні механічні властивості, але бути ризиковим у конкретному вузлі через взаємодію з іншими матеріалами.
Коли PA CF може бути зайвим або ризиковим вибором
PA GF або PPA GF уже закривають вимоги
Перехід на CF може збільшити бюджет без пропорційного технічного виграшу.
Маса не критична
PPA GF50 або інший GF-компаунд може дати достатню стабільність за нижчої вартості.
Потрібна електроізоляція
Провідність CF може суперечити функції деталі.
Контакт із металом у вологому середовищі
Потрібна оцінка гальванічної пари й захисту металу.
Основне навантаження ударне
Високий модуль може бути менш важливим, ніж ударна в’язкість і поведінка біля концентраторів.
Складна геометрія з лініями спаю
Локальна слабкість може знизити користь від високих паспортних властивостей.
Виробництво не готове до абразивного наповнювача
Знос шнека, циліндра, сопла й форми стає частиною вартості матеріалу.
Потрібна декоративна поверхня або світлий колір
CF-компаунди часто мають технічний чорний вигляд і обмежену свободу кольорування.
Як Material Wizard підходить до таких задач
У практиці підбору матеріалу запит часто починається з конкретного позначення: PA66 CF30, PA6 CF30 або PPA CF. Це зручний старт, але не фінальне рішення. Material Wizard спершу уточнює, яка властивість є критичною: жорсткість, маса, температура, ESD, стабільність розмірів, хімічна стійкість, ударна поведінка або економіка серійного виробництва.
Далі оцінюються альтернативи. Якщо потрібна висока жорсткість без критичного обмеження маси, PPA GF50 або інший склонаповнений матеріал може бути сильним варіантом. Якщо потрібне зниження інерції, контроль теплового розширення або ESD-функція, PA CF стає значно цікавішим. Якщо геометрія має защіпки, тонкі ребра або лінії спаю, перевірка ударної поведінки й локальних зон стає обов’язковою.
Для задач, де потрібне поєднання високої жорсткості та кращої ударної поведінки, Material Wizard може розглядати спеціально модифіковані композиції або альтернативні матеріальні рішення. Конкретний підхід залежить від геометрії деталі, умов експлуатації та економічних меж проєкту.
Практичні рішення Material Wizard у сегменті PA CF
Цей розділ працює як навігація від інженерної логіки статті до конкретних матеріалів. Карбонаповнені поліаміди Material Wizard відрізняються не тільки відсотком CF. Ключову роль відіграє матриця, тип армування, рівень жорсткості, очікувана стабільність геометрії, вплив вологи, температура роботи та економіка деталі.
Повний розділ PA CF: вугленаповнені поліаміди Material Wizard
Якщо деталь має контакт із металом, тонкі ребра, лінії спаю або ударне навантаження, вибір марки бажано починати не з відсотка наповнення, а з аналізу вузла.
Високотемпературні та низьковологісні PA CF-рішення
Ці матеріали варто розглядати для деталей, де стандартний PA6 або PA66 наближається до межі за температурою, стабільністю розмірів або впливом вологи.
Examid PPA CF33
Для деталей із підвищеною температурою роботи, високою жорсткістю, нижчим тепловим розширенням і жорсткими вимогами до геометрії.
Examid PA610 CF30
Для вузлів, де потрібна жорсткість PA CF, але вплив вологи бажано зменшити порівняно з класичними PA6 або PA66.
Examid PA66 CF: конструкційна жорсткість у різних рівнях наповнення
Серія PA66 CF доречна для технічних деталей із механічним і температурним навантаженням. Перехід від CF20 до CF40 підвищує жорсткість, але одночасно посилює вимоги до лиття, геометрії, ліній спаю та оцінки ударної поведінки.
Examid PA66 CF20
Раціональний варіант для приросту жорсткості PA66 без переходу до максимально жорсткої та більш абразивної CF-системи.
Examid PA66 CF30
Для корпусів, кронштейнів, посадочних зон і відповідальних конструкційних елементів, де важлива питома жорсткість і стабільність розмірів.
Examid PA66 CF40
Для задач із мінімізацією деформації та високою жорсткістю. Потребує уважної перевірки ліній спаю, концентраторів напружень і технологічності лиття.
PA6 CF та гібридні GF/CF-композиції
Ця група корисна там, де потрібна жорсткість і контроль маси, але повний перехід на високонаповнений CF може бути надмірним за ціною або технологічним ризиком.
Examid PA6 CF30
Для жорстких технічних деталей, функціональних елементів, прототипів, дронів і робототехніки, де важливі мала маса, жорсткість і контроль усадки.
Examid PA6 GF20CF10
Гібридне армування для задач, де потрібна жорсткість вища за стандартний GF-рівень, але повністю карбонове рішення може бути економічно зайвим.
Examid PA66 CFGF30
Гібридне армування для конструкційних деталей, де потрібна проміжна логіка між PA66 GF і PA66 CF за жорсткістю, стабільністю та економікою.
Як читати матеріальні картки перед вибором
Відсоток CF не описує матеріал повністю. Для технолога й конструктора важливі матриця, текучість, залишкова довжина волокон після компаундування, міжфазна адгезія, диспергування, стабілізація та очікувана орієнтація волокон у конкретній формі.
Не починати лише з CF30
Однакове маркування не гарантує однакову поведінку в деталі, особливо біля литника, лінії спаю або тонких ребер.
Порівнювати з PA GF і PPA GF
Якщо маса не критична, склонаповнена альтернатива може бути технічно достатньою і дешевшою.
Оцінювати контакт із металом
Для вологого або електрохімічно активного середовища потрібна перевірка ризику гальванічної корозії.
Перевіряти геометрію
Защіпки, отвори, різкі переходи товщини й лінії спаю можуть змінити результат сильніше, ніж різниця між двома TDS.
Практичний висновок
PA CF має високу інженерну цінність, коли деталь справді потребує малої маси, високої питомої жорсткості, нижчого теплового розширення, ESD-поведінки або специфічної стабільності в точній геометрії. У цих задачах вуглецеве волокно може дати перевагу, яку складно отримати через звичайне склонаповнення.
У багатьох інших випадках PA GF, PPA GF або PPA GF50 можуть бути технічно достатніми й економічно сильнішими. Дорожчий матеріал не завжди означає кращий виріб. Для Material Wizard цінність матеріалу визначається тим, як він працює в конкретній деталі, на конкретному обладнанні та в конкретній економіці виробництва.
PA CF потрібно розглядати як інженерний інструмент. Його вибір має підтверджуватися функцією деталі, умовами експлуатації, конструкційними ризиками й реальними альтернативами.
